摘要：近年来，随着环境问题引起人们的重视，国家“十二五规划”明确提出了节能减排的目标。锅炉行业如何跟随国家政策的大步伐，利用技术来改良生产，让产品提高效率的同时减少污染排放是每个企业的首要任务。本文通过 方快 自主研发生产的V、H、T系列的主要指标对比介绍了 羽翼技术 的优势，并且以 塔利亚–T7 为例阐述了羽翼管在锅炉中的应用。
关键词：Ultraten技术； 采暖锅炉 ；羽翼管； 商用锅炉
引言：随着我国经济的快速增长，各项建设取得了巨大成就，同时也付出了环境遭受破坏的代价。两者之间的矛盾日趋尖锐，环境污染问题日益严重。温室气体排放引起全球气候变暖，备受国际社会广泛关注。进一步加强节能减排工作，也是应对全球气候变化的迫切需要。在锅炉制造企业内，锅炉效率越高就越会受到用户的青睐。而判断锅炉效率高低最直接的方法是看锅炉排烟温度的高低以及冷凝水的多少。排烟温度越低，锅炉效率越高；冷凝水越多，吸收烟气中水蒸气的汽化潜热越多，锅炉效率越高。烟气复合传热机理的研究，有利于节约能源，减少污染物排放，保护环境，减缓全球暖化趋势，是一项极具潜力的低温余热梯级利用技术。与国家“十二五规划”提出的节能减排目标相一致。
一、羽翼技术简介

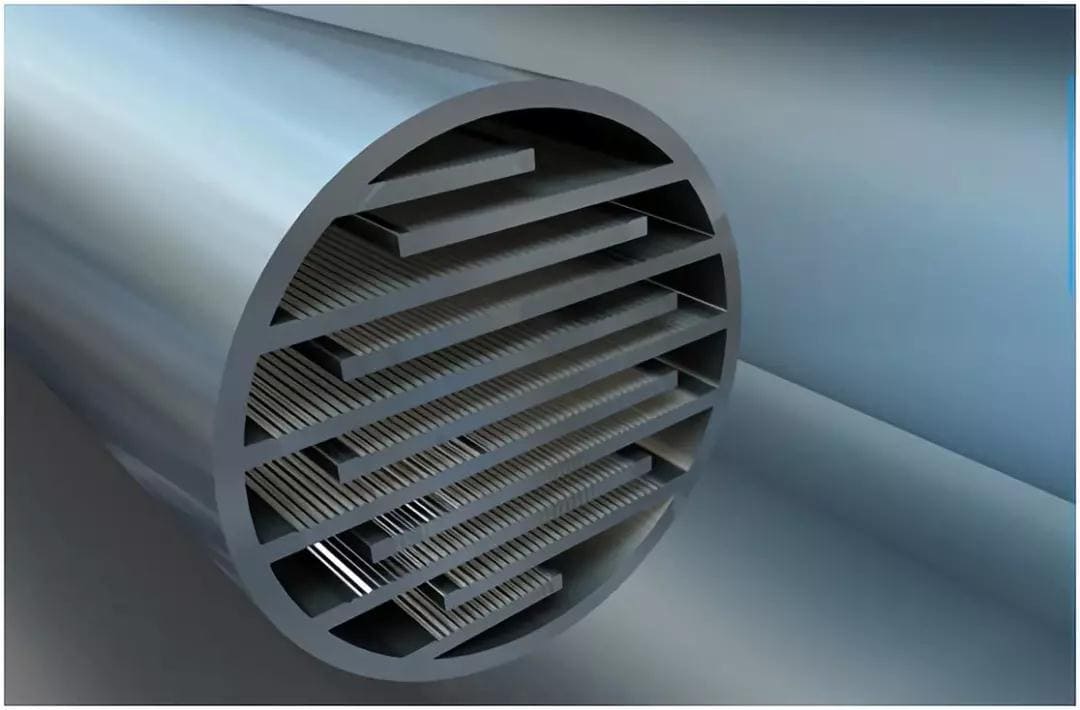

全新的Ultraten技术换热元件— 羽翼管 ，兼并传热和冷凝的功能，是烟气复合传热的一种体现，该传热元件单位条件下，超普通光管5倍的换热面积，材质采用硅铝合金，不仅增加换热效率且耐腐蚀。传热元件深入到烟气中心，羽翼管特殊的撕裂槽设计，很好的消除冷凝液膜对传热的影响，迅速降低烟气温度。
1、传热元件—羽翼管代替传统光管或螺纹管的优势：
（1）单位条件下，换热面积超普通光管的5倍，缩小锅炉体积；
（2）独特的撕裂槽设计，兼具传热和冷凝的功能；
（3） CFD数值模拟分析，优化性能；
（4）羽翼管深入烟气中心，迅速降低烟温；
2、冷凝器—羽翼管代替传统外翅片管的优势：
（1）水在羽翼管外流通，受水流冲刺，不易结垢，节省水处理费用；
（2）羽翼管相较于外翅片管，水流通畅，传热效率高；
（3）羽翼管材质采用硅铝合金，耐腐蚀性强，使用寿命长；
（4）羽翼管换热面积大，缩小冷凝器体积；
（5）羽翼管冷凝器水容积大，没有干烧的危险；
二、羽翼管技术的优势对比
（1）传热元件深入到烟气中心
（2）传热元件深入到烟气中心，迅速降低烟气温度
（3） 传热元件采用高导热系数材料，并具有良好的耐蚀性
① 其他件相同的情况下，铝硅合金材料壁面平均温比碳钢低约205℃，烟气中水蒸气的冷凝率比碳钢材料高约10%左右。
② 耐蚀性：硅铝合金优于ND钢
节能对比（经济指标）：
以 方快H6-1400 炉体为例：就锅炉燃料消耗成本来分析：（环境温度为25℃）此锅炉较普通炉体每小时节约19.11m3，运行一天节约天然气约458.64m3，每m3天然气价格约3.5元，则一天可节约1605元，一年按运行360天计算，则每年节约天然气约165110m3，折合成人民币约57.8万元左右，锅炉的设计寿命按20年计算，20年后则可节约（57.8×20=）1156万元的燃料费用。
三、方快羽翼管锅炉的特点
1、冷凝器采用硅铝合金制羽翼管，耐烟气环境腐蚀，经久耐用；
2、羽翼管的换热方式和结构设计，使烟气深度冷凝，换热效率提高；
3、羽翼管冷凝器的冷却水在管外流通，不易结垢且清理方便，对水质要求低；与传统冷凝器设计思路相反，传统冷凝器的冷却水在管内流通，极易结垢，且清理困难，对水质要求极高；
4、冷凝器采用气和水换热，传热系数高，排烟温度与给水温度温差在10℃之内；
5、后烟箱与冷凝器成为一体，减少了锅炉总体积。
四、应用案例

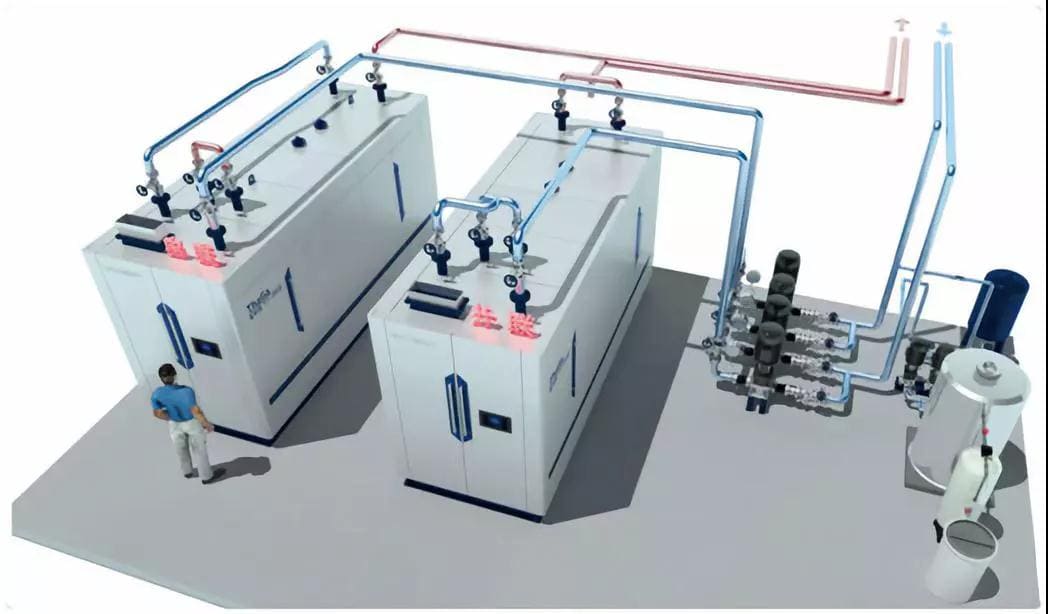

1、工程概况
本工程位于汝州市朝阳路与云禅大道交叉口，土地用途为公共文化用地，地上五层，地下一层，地上酒店、客房、办公总建筑面积：64865㎡。
2、 产品名称：羽翼型耦合式冷凝 真空热水锅炉

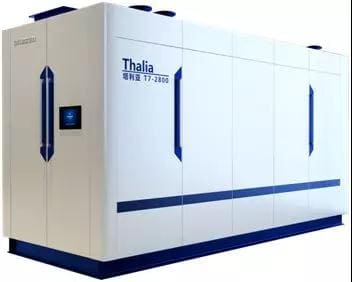

3、 锅炉型号：塔利亚T7-1400P3S
4、适用燃料：天然气
5、主要用途：广泛应用于空调系统、卫生热水系统、泳池加热、地板辐射采暖系统和暖气片供暖循环系统中。

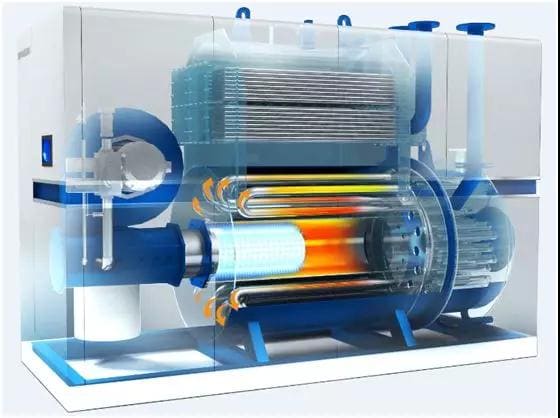

6、锅炉简介：塔利亚T7-1400P3S为我公司新研制成功的一种羽翼型耦合式冷凝真空锅炉：是指能够充分吸收锅炉排烟显热和潜热的采用我公司核心换热技术Ultraten的一种真空锅炉，锅炉与燃烧器耦合，燃烧器采用扩散燃烧，内置FGR，实现NOx排放30mg/m³以下。
六、结束语
通过以上行业分析、技术描述以及主要指标的对比可以看出，全新Ultraten技术特点符合高效率低污染排放的发展方向，极具潜力。当然羽翼管只是其中的一项高效节能技术，像 全预混燃烧 、耦合技术、智能控制系统等在效率方面也都有着突出的贡献。在锅炉系统中，这些技术只有相互结合相互匹配，才能发挥出各自更大的优势。相信在不久的将来会有越来越多的先进技术诞生，随着当下物联网时代的高速发展，商用锅炉企业如果能搭乘上这班科技快列，必然会在未来的锅炉行业中极速前进。
